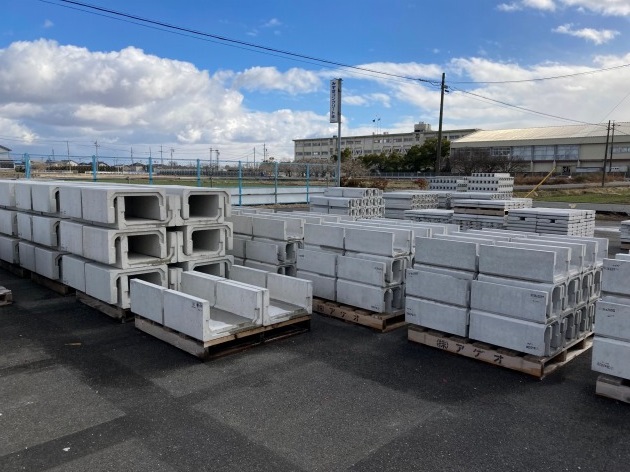

ケーブルトラフ

ケーブルトラフは弊社の主力商品です。

JIS A 5372に基づいて生産されています。

1、ケーブルトラフ

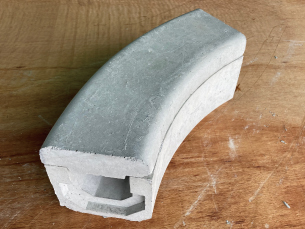

2、曲線用（45°、90°）

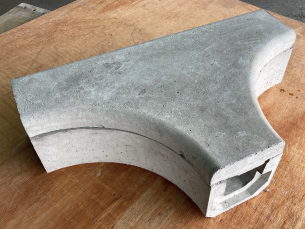

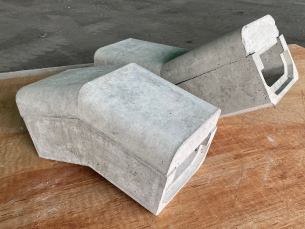

3、片分岐

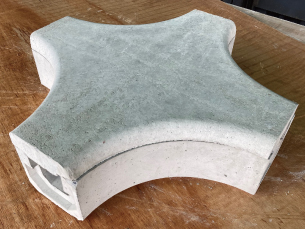

4、両分岐

5、勾配用（上り、下り）

6、異径

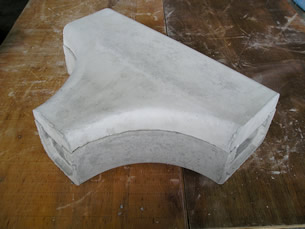

7、異径分岐

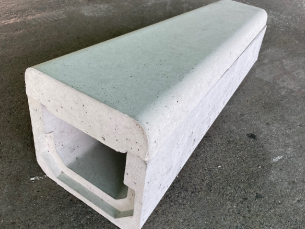

ケーブルトラフ直線用

ケーブルトラフ主要製品一覧
呼び	直線用		曲線用		片分岐	両分岐	勾配用
呼び	L=500	L=1000	45°	90°	片分岐	両分岐	上り	下り
70	○	○	○	○	○	○	○	○
120	○	○	○	○	○	○	○	○
150A	○		○		○	○	○	○
150B	○		○	○	○		○	○
200A	○		○		○	○	○	○
200B	○		○	○	○	○	○	○
200C	○		○		○		○	○
250	○		○		○	○	○	○
300	○		○		○	○	○	○
300C	○		○		○		○	○
330	○
400	○		○		○	○	○	○
430	○
430C	○		○		○
550	○
620	○

異径トラフ（JIS 1種）主要製品一覧
70-120	120-200B	150B-200C	200B-250
70-150A	150A-150B	150B-250	200C-250
70-150B	150A-200A	200A-200B	250-300
120-150A	150A-200B	200A-250	300-300C
120-150B	150B-200B	200B-200C	300-400

異径分岐（JIS 1種）主要製品一覧
70-120	120-150B	150B-200B
70-150B	120-200B	150B-300

融雪器用トラフ（JIS 1種）主要製品一覧
70A	120A

直線用以外はJISに規定されていません。

配合は、JIS配合、AE配合、リサイクルトラフの3種類があります。

弊社では環境への配慮から高炉スラグ微粉末を使用したリサイクルトラフを主に取り扱っております。

リサイクルトラフの詳細はこちら

＜JIS2種トラフも取り扱い可能です。＞

8、融雪機用

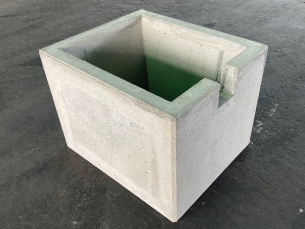

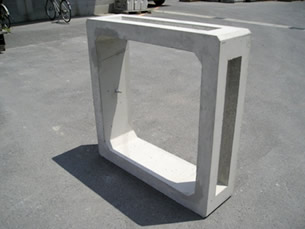

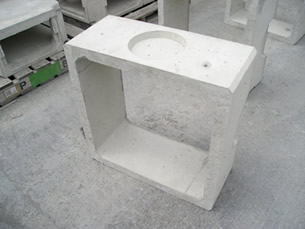

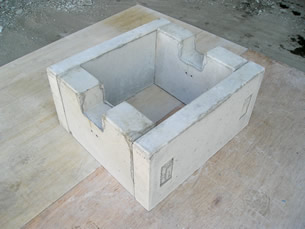

ハンドホール

1、本体

C型

E型

型式	型式
A型	300×300×300
B型	450×450×300
C型	600×600×300
D型	750×750×300
E型	900×900×300

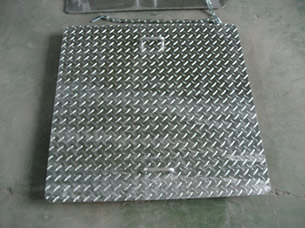

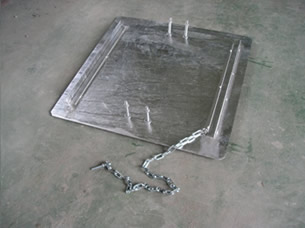

2、ふた（縞鋼板、溶融亜鉛メッキ）

おもて

うら

型式	寸法	厚み
A型	380×380	4.5
B型	540×540	4.5
C型	700×700	6.0
D型	860×860	6.0
E型	1100×1100	6.0

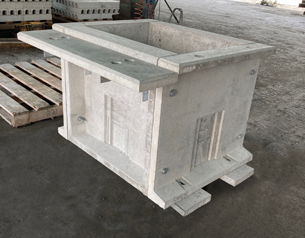

器具箱組立基礎

AB型

器具箱組立基礎
AB型	1,2,4,6,7,8型用	ボルトピッチ860×400
３型A	3,9型用	ボルトピッチ1500×500
C型	X型用	ボルトピッチ1200×500	在庫限り

※沈下防止板付きが標準です。

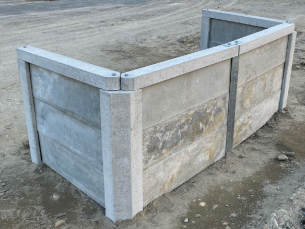

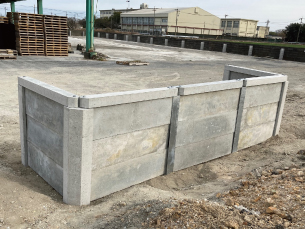

組立式土留

W=2400

W=3600

組立式土留
W=1200
W=2400
W=3600
W=4800
W=6000

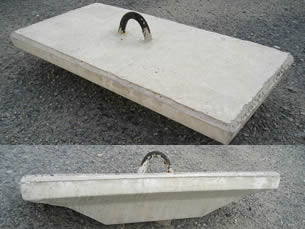

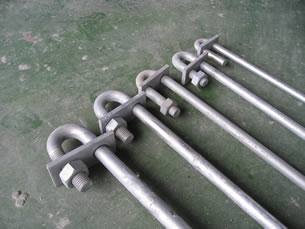

ステーブロック

本体

ロッド

型式	本体寸法	ロッド長さ
No.1	500×250
No.2	600×300	2000
No.3	700×350	2300
No.4	800×400	2500
No.5	900×450	2700
No.6	1100×550	3000

埋設標

信号ケーブル埋設標E

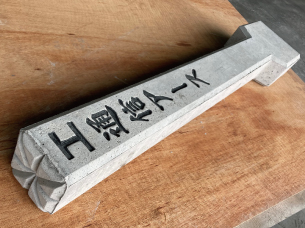

通信アース埋設標

インピーダンスボンド枠

商用500A

分倍500A

インピーダンスボンド枠
商用1000A用		在庫限り
商用500A用	組立式	オイル型500A
商用250A用
分倍1000A用	2段
分倍750A用		在庫限り
分倍500A用
オイル型750A	組立式
オイル型1000A	組立式

コンクリート柱（日本コンクリート工業㈱製）

入換信号機柱

S1.6

S2.5

S3.3

ジャック柱

J2.5

J3.0

J4.0

トークバック柱

TB3.3

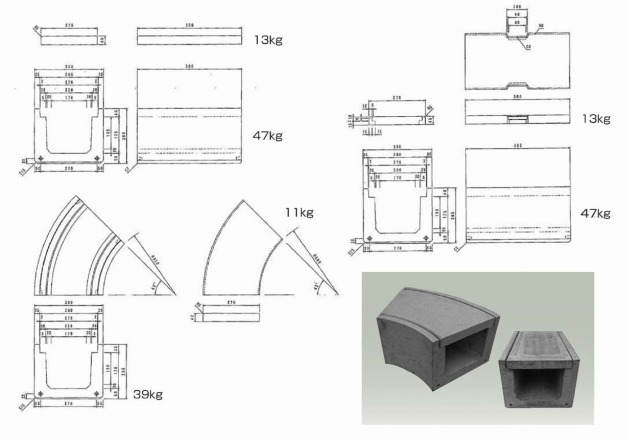

高速道路用トラフ

お見積りも承ります。
